Ошибки при демонтаже и установке универсальных датчиков TPMS

Разбираемся на примере TPMSMAN VX500

Введение

Система контроля давления в шинах (TPMS) играет важную роль в безопасности и эффективности эксплуатации автомобиля. TPMS датчики давления в шинах помогают отслеживать давление и предупреждать водителя о возможных утечках. Однако ошибки при демонтаже и установке универсальных датчиков TPMS могут привести к их повреждению и некорректной работе. Данная статья касается всех типов датчиков TPMS, но в качестве примера мы рассмотрим процесс на основе TPMSMAN VX500, чтобы детально разобрать ошибки и предложить решения для их предотвращения.

1. Распространенные ошибки при демонтаже TPMS-датчиков

Неправильное позиционирование колеса на шиномонтажном станке

При неправильном расположении датчика TPMS он может оказаться под давлением монтажного инструмента, что приведет к его повреждению. Чтобы этого избежать:

• Разместите колесо так, чтобы клапан находился под углом 180° от монтажной головки станка.

• При демонтаже шины не допускайте контакта монтажной лопатки с корпусом датчика TPMS.

Использование неподходящих инструментов

• Применение металлических монтажных лопаток может привести к повреждению корпуса датчика TPMS или вентиля.

• Используйте только пластиковые инструменты, предназначенные для работы с TPMS оборудованием для автосервиса.

2. Правильный процесс демонтажа датчика TPMS

1. Спуск воздуха: снимите пылезащитный колпачок и полностью стравите воздух из шины.

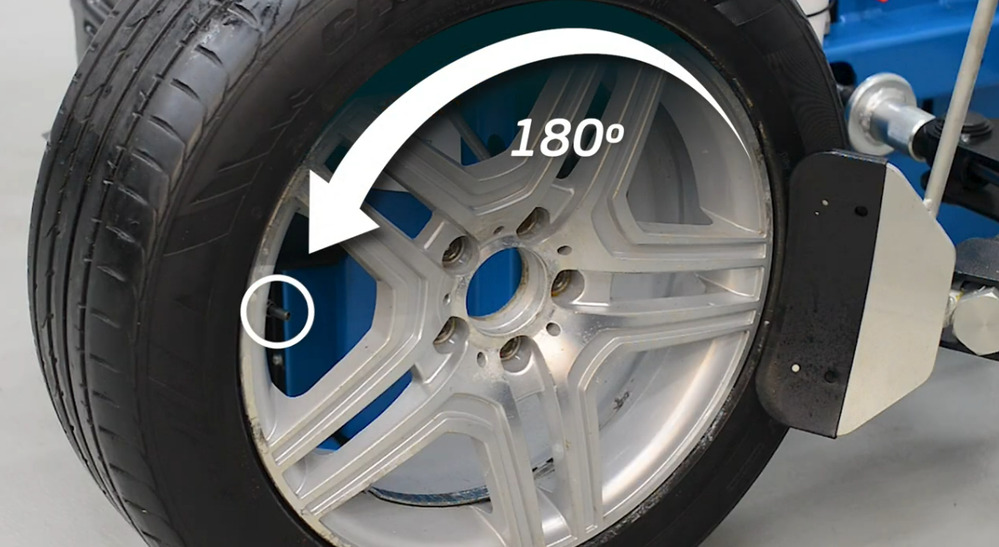

2. Отделение борта шины: расположите вентиль противоположно отжимному рычагу (на 180 градусов).

3. Снятие шины:

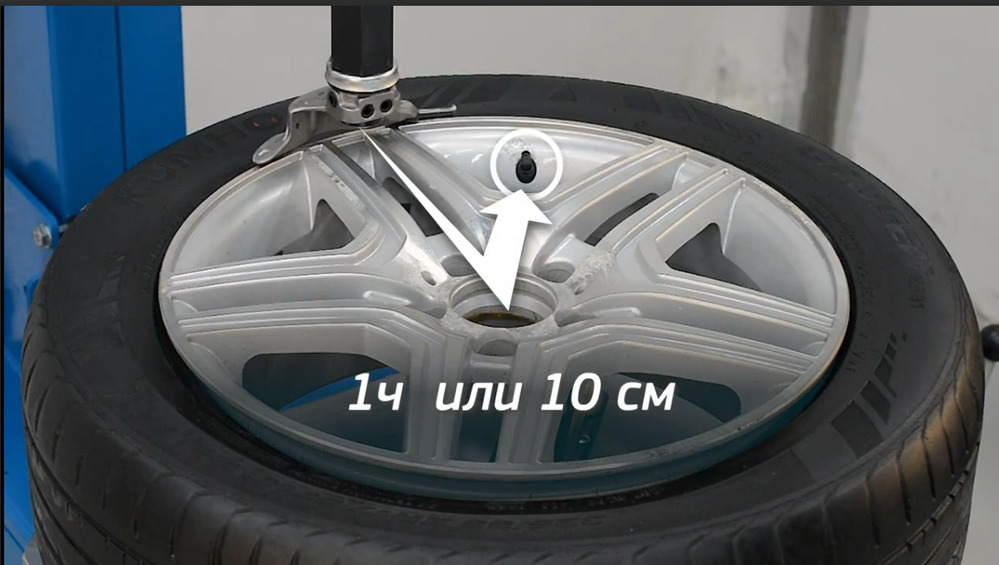

• Фиксируйте колесо на шиномонтажном станке, расположив вентиль в зоне «1 час» относительно монтажной головки.

• Разборку шины проводите плавно, без резких движений.

4. Демонтаж датчика:

• Аккуратно открутите гайку крепления (рекомендуемый момент затяжки 4-6 Н·м).
• Снимите датчик TPMS с вентиля и проверьте его состояние.

3. Установка нового TPMS-датчика TPMSMAN VX500

Подготовка к установке

Перед установкой убедитесь, что новый датчик TPMS:

• Совместим с автомобилем.

• Запрограммирован в соответствии с заводскими параметрами с помощью TPMS программатора.

• Не имеет механических повреждений.

Установка вентиля

1. Вставьте вентиль в посадочное отверстие диска.

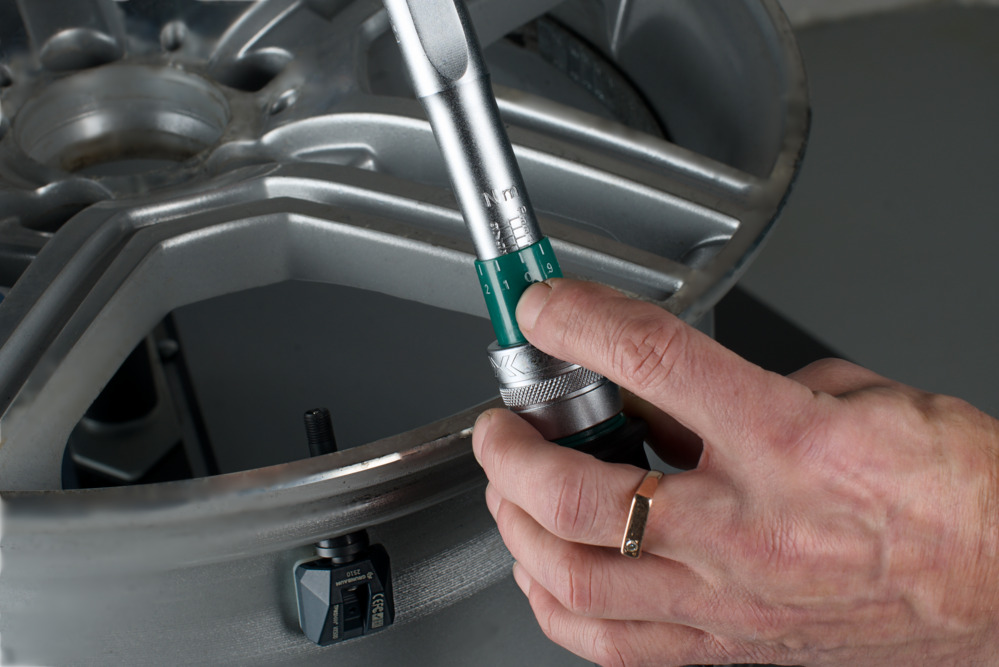

2. Наденьте крепежную гайку и затяните её моментом 4 Н·м.

3. Убедитесь, что вентиль надежно зафиксирован, а датчик TPMS не деформирован.

Установка шины

1. Расположите вентиль под углом 180° от монтажной головки станка.

2. При установке шины следите, чтобы монтажные инструменты не давили на область с датчиком TPMS.

3. После монтажа шины накачайте её до рекомендуемого давления (2.2-2.5 бар).

Проверка герметичности

1. Нанесите мыльный раствор на соединение вентиля и диска.

2. Убедитесь, что нет утечек воздуха.

3. В случае утечки проверьте момент затяжки гайки.

4. Проверка и активация датчика

После установки датчик TPMS необходимо протестировать и активировать:

1. Используйте TPMSMAN TP900 для считывания ID и проверки работоспособности датчика TPMS.

2. Запишите данные в блок управления автомобиля через OBD-разъем.

3. Выполните тест-драйв (10-15 минут при скорости 20 км/ч) для калибровки TPMS системы.

4. Программирование датчиков TPMS — это важный этап, от которого зависит корректная работа системы. Подробное руководство по методам программирования TPMS-датчиков, включая TPMSMAN VX500, представлено в Статье 3. Ознакомьтесь с ней, чтобы узнать о доступных способах программирования и нюансах работы с разными системами.

Итоги и обучение

Правильный монтаж TPMS датчиков давления в шинах предотвращает поломки и продлевает их срок службы. Основные рекомендации:

• Размещайте колесо на шиномонтажном станке корректно.

• Используйте пластиковые инструменты и соблюдайте моменты затяжки.

• Проверяйте герметичность после установки.
